Summary run 1334

Resume Run 1334

Scan MRPC 3gaps 7 points 6kV to 9kV 40min 1% SF6|5-1/8500 PMR {'db_state': 'MRPC_G128', 'db_version': 15, 'B0': 155, 'B1': 1000, 'B2': 1000}

Carte des hits

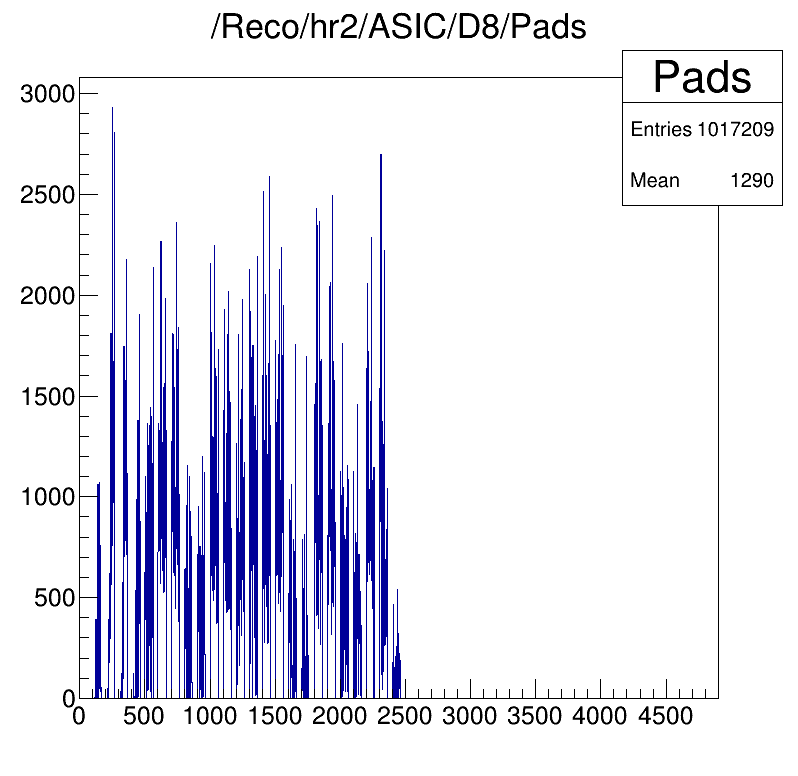

La carte suivant montre l'ensemble des coups enregistres dans la chambre: Et cette figure les pads touches

Timing

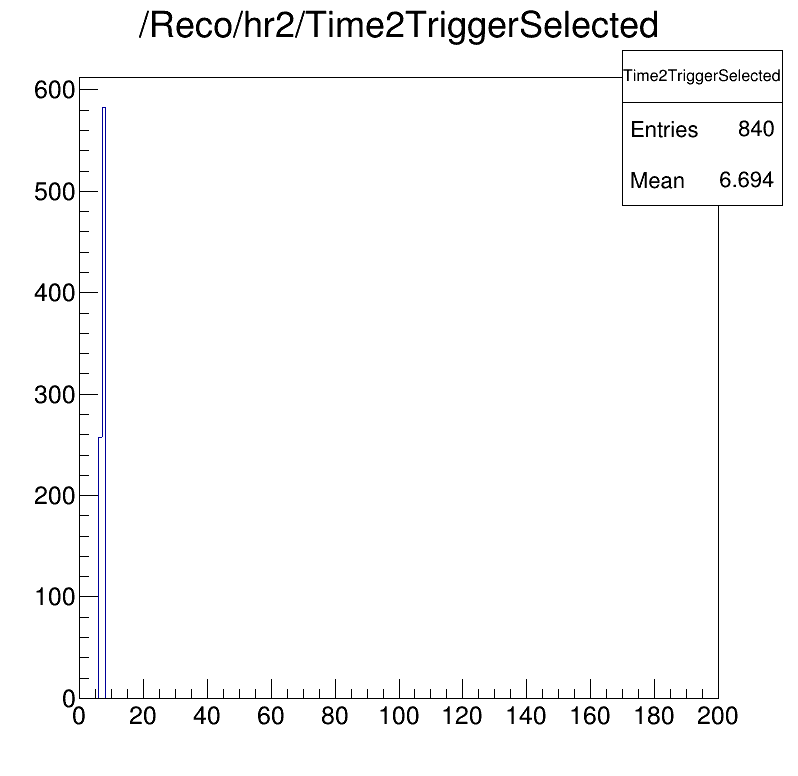

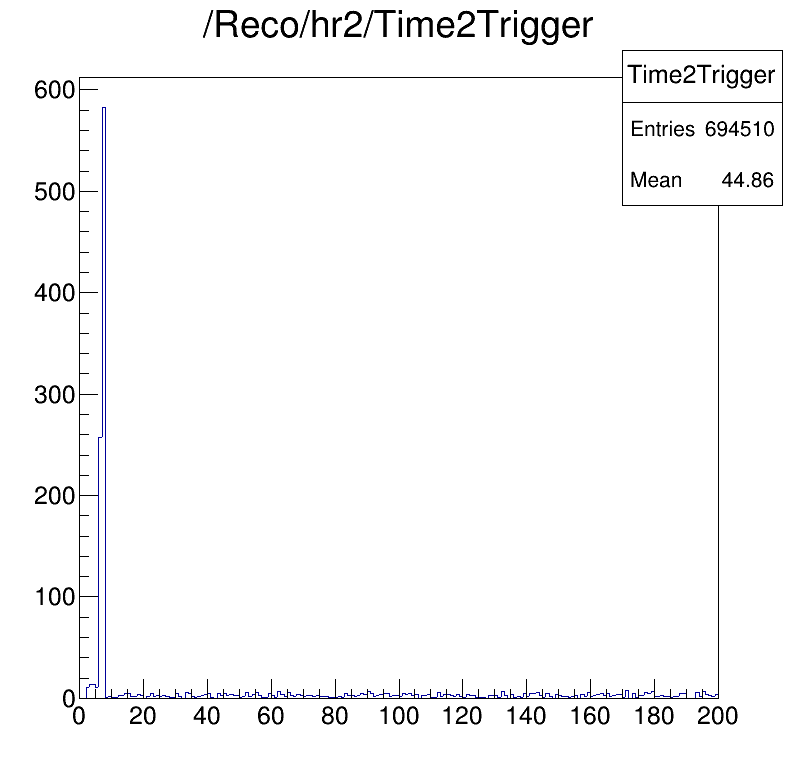

Cette figure montre le temps maximal atteint dans la fenetre Et celle ci la distribution des frames depuis la fin de la fenetre (le trigger) Enfin celle ci montre la meme distribution pour les frames selectionnes

Clusters

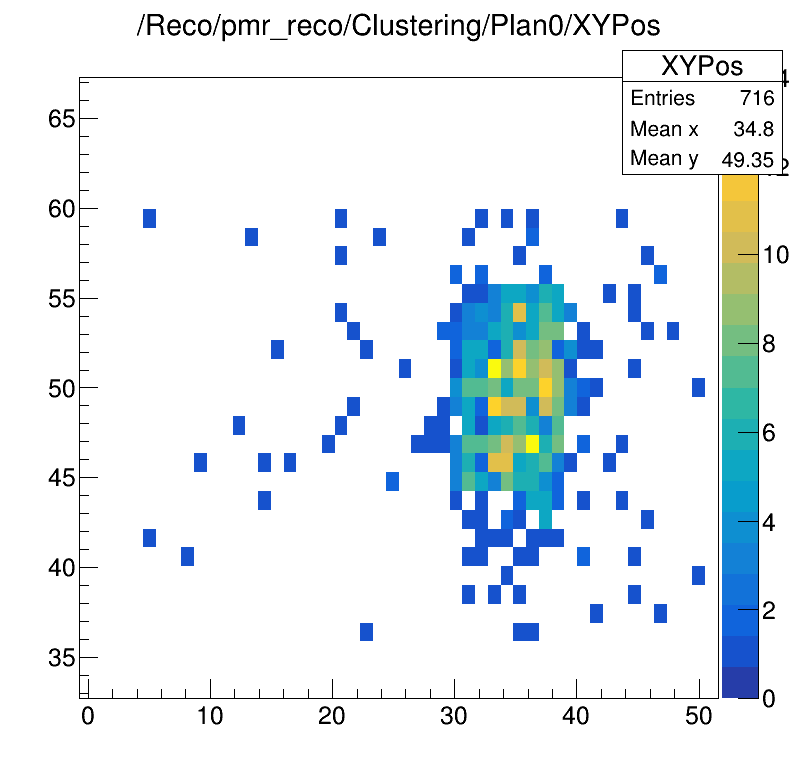

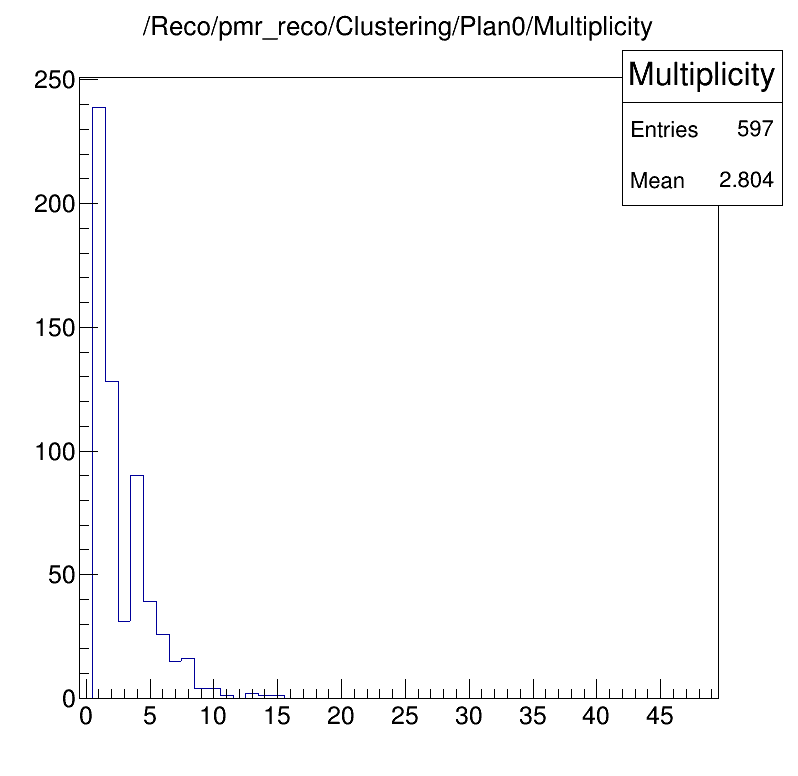

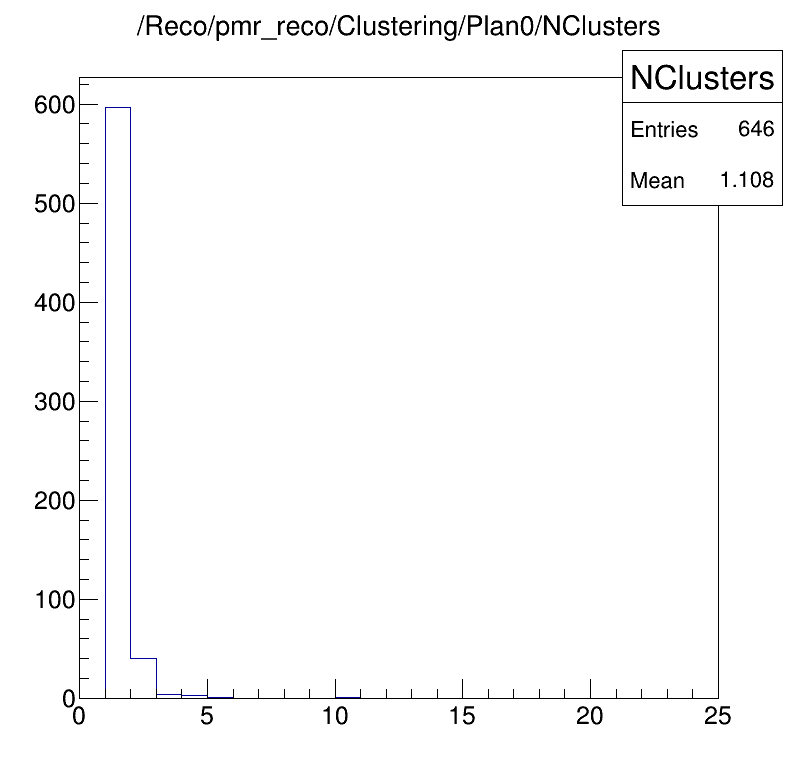

On voit ici la carte des positions de clusters reconstruits a partir des frames selectionnes Le nombre de pads touches est le suivant: Et le nombre de cluster reconstruit est le suivant:

Resultats

On calcule l'efficacite en divisant le nombre de fois ou un cluster a ete vu NCF=646 par le nombre de trigger NTRG=768

• $\epsilon= 84.11 \pm 1.32 ~ \%$

On calcule le bruit en comptant le nombre de frame $N_f$ vu entre -20 et -120 bx avant le trigger le rate $R_f = \frac{N_f}{100 \times 10^{-7} \times N_{trg}}$ on en deduit le rate par ASIC (/24) et par pad (/24/64) - $R_f = 19596.35 ~ {\rm Hz}$ - $R_{asic} = 816.51 ~ {\rm Hz}$ - $R_{pad} = 12.76 ~ {\rm Hz}$
